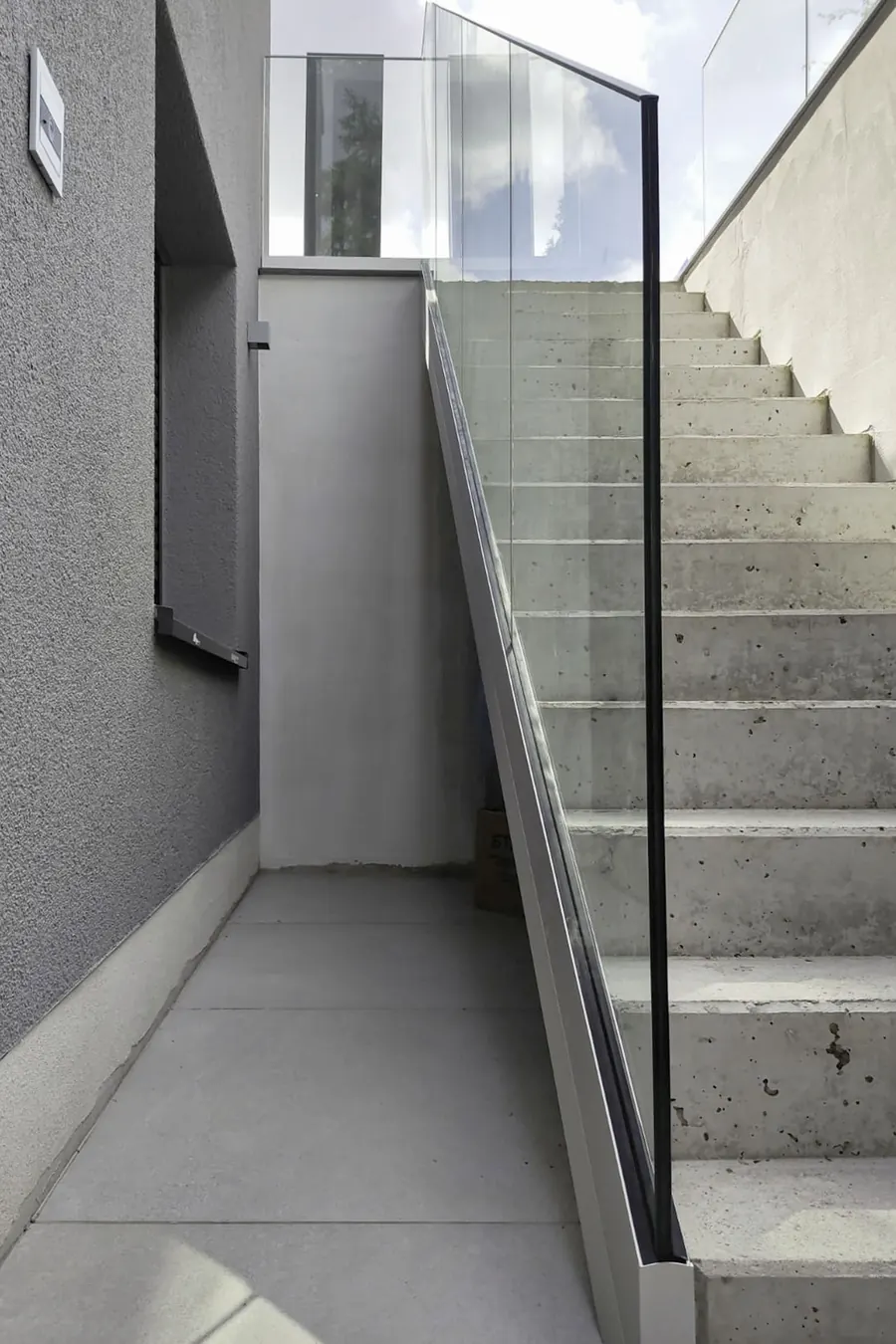

Außentreppe aus Beton mit Glasgeländer im Seitenprofil

Technische Zeichnungen

Technische Zeichnungen für Glasgeländer

Schnitte und Maßzeichnungen für Architekt, Statiker und Monteur: Profile, Punkthalter und Französischer Balkon. Ein Klick vergrößert jede Zeichnung.

Komplettset konfigurieren

Mit diesen Zeichnungen planen Sie das Glasgeländer in Ihre Bau- oder Werkplanung ein oder geben sie an Ihren Handwerker weiter. Alle Teile sind von Q-railing. Ihre eigene Planung bekommen Sie aus dem Konfigurator als PDF mit Zeichnung und Stückliste. Zeichnungen zum Pfostengeländer schicken wir Ihnen auf Anfrage.

Ganzglasgeländer

Profile im Schnitt

Die vier Profile von Q-railing SMART für VSG 17,52 mm, je auf der Betonplatte und mit Bodenaufbau.

Bodenmontage

Schnitt U-Profil SMART 8210 in Bodenmontage auf Beton — U-Profil, Q-railing 8210Links: auf der Betonplatte verschraubt. Rechts: mit Winkel an der Plattenkante. Profil 60 × 115 mm, Glas 90 mm tief im Profil.

Schnitt U-Profil SMART 8210 mit Montagewinkel an der Plattenkante — U-Profil, Q-railing 8210Links: auf der Betonplatte verschraubt. Rechts: mit Winkel an der Plattenkante. Profil 60 × 115 mm, Glas 90 mm tief im Profil.

Schnitt F-Profil SMART 8220 in Bodenmontage auf Beton — F-Profil, Q-railing 8220Links: auf der Betonplatte. Rechts: Flansch unter dem Bodenaufbau, die Schrauben liegen verdeckt.

Schnitt F-Profil SMART 8220 unter einem Bodenaufbau — F-Profil, Q-railing 8220Links: auf der Betonplatte. Rechts: Flansch unter dem Bodenaufbau, die Schrauben liegen verdeckt.

Seitenmontage

Schnitt U-Profil SMART 8230 in Seitenmontage an einer Betonplatte — U-Profil, Q-railing 8230Links: an der Stirnseite der Betonplatte. Rechts: mit Bodenaufbau, Oberkante bis 10 mm über dem Profil.

Schnitt U-Profil SMART 8230 in Seitenmontage mit Bodenaufbau — U-Profil, Q-railing 8230Links: an der Stirnseite der Betonplatte. Rechts: mit Bodenaufbau, Oberkante bis 10 mm über dem Profil.

Schnitt Y-Profil SMART 8240 in Seitenmontage an einer Betonplatte — Y-Profil, Q-railing 8240Links: an der Stirnseite der Betonplatte. Rechts: mit Bodenaufbau bis 70 mm, den das Profil verdeckt.

Schnitt Y-Profil SMART 8240 mit Bodenaufbau bis 70 mm — Y-Profil, Q-railing 8240Links: an der Stirnseite der Betonplatte. Rechts: mit Bodenaufbau bis 70 mm, den das Profil verdeckt.

Alle Profile mit technischen Daten

Glas-Punkthalter

Punkthalter mit Maßen

Edelstahl, gebürstet: rund Ø 50 mm oder eckig 58 × 58 mm, starr, justierbar oder als Blockhalter.

Runde Punkthalter

Zeichnung Glas-Punkthalter rund, starr, Q-railing 0747, mit Maßen — Rund, starr, Q-railing 0747Ø 50 mm, für Glas 8 bis 17,52 mm, Grundplatte 10 bis 50 mm.

Zeichnung Glas-Punkthalter rund, justierbar, Q-railing 0749, mit Maßen — Rund, justierbar, Q-railing 0749Ø 50 mm, für Glas 12 bis 25,52 mm, Grundplatte 30 bis 100 mm.

Zeichnung Glas-Punkthalter Block rund, Q-railing 0762 — Block rund, Q-railing 0762Zwei Klemmteller auf einem Block, für Glas 12 bis 21,52 mm.

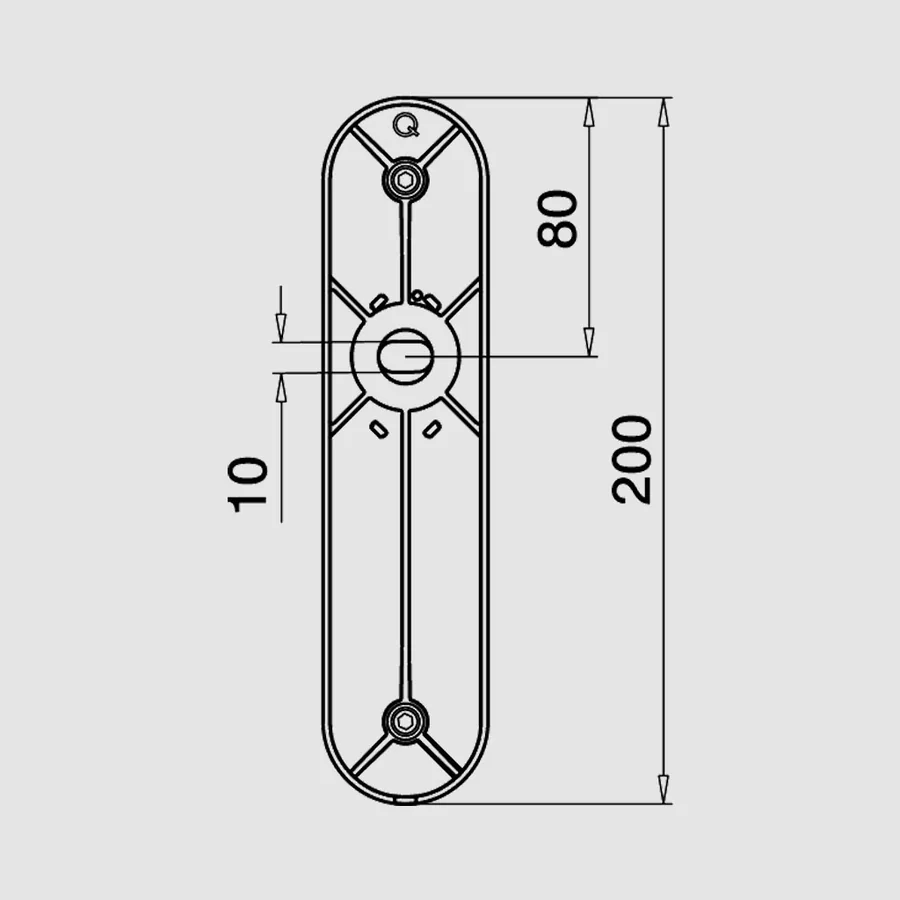

Zeichnung der Grundplatte des Blockhalters rund, Q-railing 0762, 200 mm lang — Block rund, GrundplatteQ-railing 0762 von hinten, 200 mm lang.

Eckige Punkthalter

Zeichnung Glas-Punkthalter eckig, starr, Q-railing 4747, Grundplatte 10 mm — Eckig, starr, Q-railing 474758 × 58 mm, für Glas 8 bis 25,52 mm, Grundplatte 10 mm.

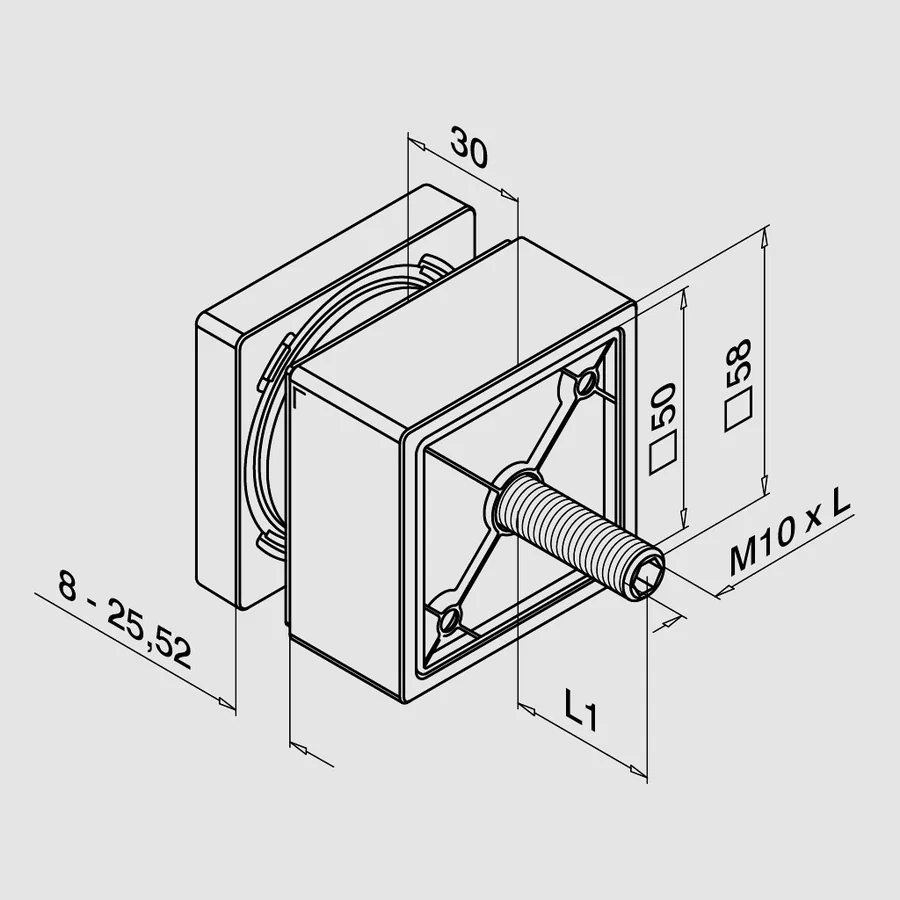

Zeichnung Glas-Punkthalter eckig, starr, Q-railing 4747, Grundplatte 30 mm — Eckig, starr, 30 mmQ-railing 4747 mit Grundplatte 30 mm.

Zeichnung Glas-Punkthalter Block eckig, Q-railing 4762, mit Maßen — Block eckig, Q-railing 476258 × 210 mm, zwei Klemmpunkte, für Glas 12 bis 21,52 mm.

Zeichnung Glas-Punkthalter Block eckig, justierbar, Q-railing 0763, Grundplatte 210 mm — Block eckig, justierbar, Q-railing 076365 × 210 mm, zwei Klemmpunkte, für Glas 12 bis 21,52 mm.

Alle Punkthalter mit Preisen

Französischer Balkon

System VIEW: Profile und Montage

Seitenprofile für Glas mit 1.100 mm Höhe, am Fensterrahmen, in der Laibung oder auf der Fassade.

Profile

Schnitt Seitenprofil VIEW 50 × 39 mm für Glas 12 bis 21,52 mm — Seitenprofil im Schnitt50 × 39 mm, für Glas 12 bis 21,52 mm.

Abmessungen Seitenprofile VIEW für den Französischen Balkon, Länge 1.121 mm — AbmessungenLänge 1.121 mm für Glas mit 1.100 mm Höhe.

Lochbohrungen am Seitenprofil VIEW für Glas 1.100 mm — BohrungenOberste Bohrung 53,5 mm unter der Oberkante, dann alle 200 mm, insgesamt fünf.

Montage am Fenster, von oben gesehen

Französischer Balkon aus Glas, Montage am Fensterrahmen, Schnitt von oben — Am FensterrahmenProfile auf den Rahmen geschraubt, auch mit Mittelprofil und zwei Scheiben.

Französischer Balkon aus Glas, Montage in der Laibung, Schnitt von oben — In der LaibungProfile seitlich in der Fensterlaibung, das Glas sitzt in der Öffnung.

Französischer Balkon aus Glas, Montage auf der Fassade, Schnitt von oben — Auf der FassadeProfile neben der Öffnung auf der Wand, das Glas steht vor dem Fenster.

Zum Französischen Balkon

Balkon mit Glasgeländer in Seitenmontage, Blick von unten

Montageanleitung dazu?

Zu jedem System gibt es eine Montageanleitung. Wir schicken sie Ihnen gern vorab per E-Mail.
